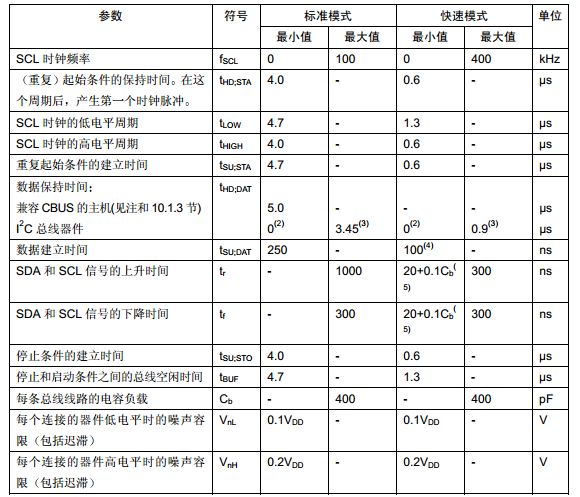

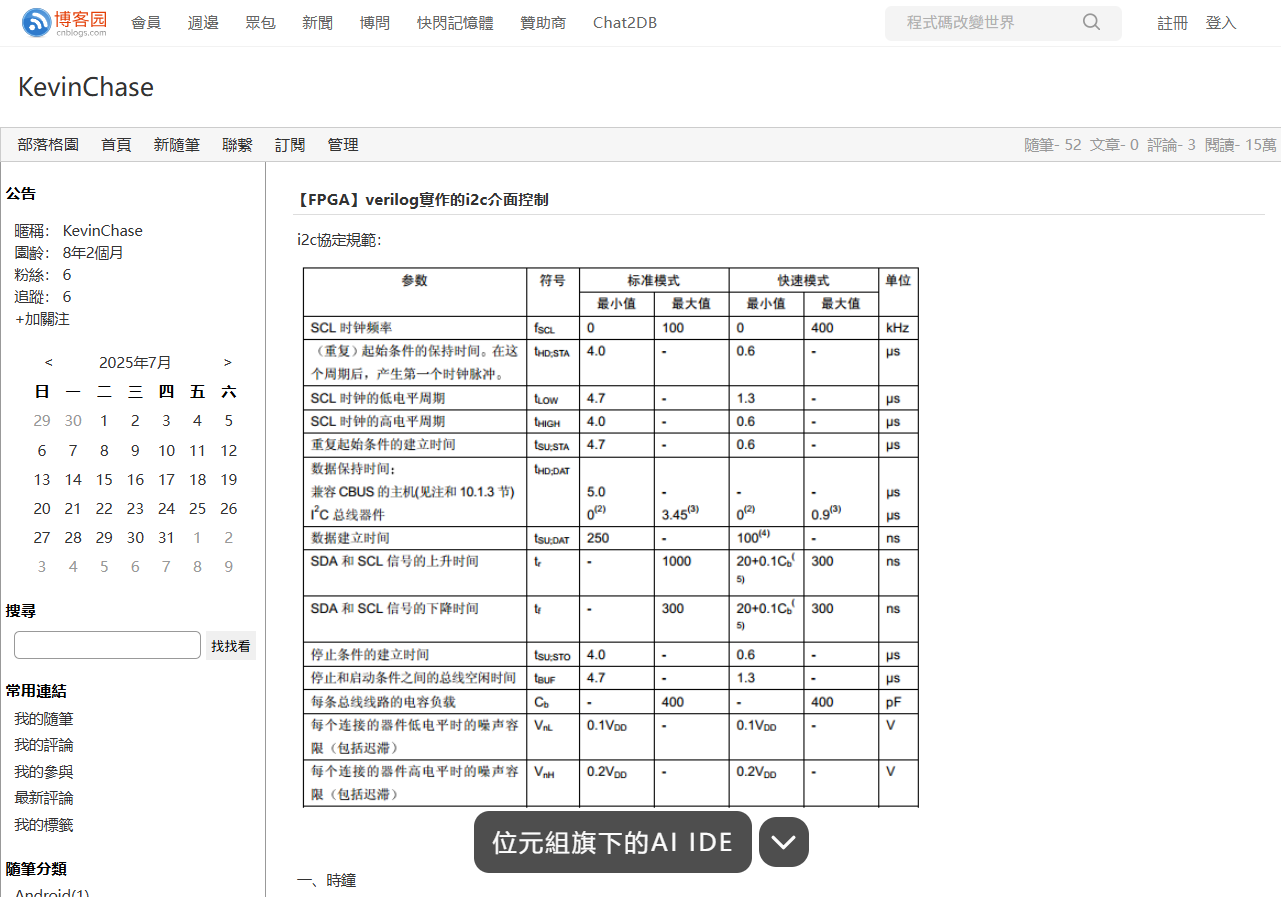

I2C 協定規範：
一、時鐘
- 首先第一步是產生fast-mode的400khz的scl速率，假設方波高低電平各佔一半，即1.25us，理論上不滿足規範上scl低週期1.3us，但是絕大多數裝置都支援稍微超過400khz的速率。
- 我們仍打算產生一個規範內的速率。輸入時脈clk=20mhz，計數12+1次後翻轉，即可產生一個週期為13x2x50ns=1.3us的方波clk_800，這個週期滿足規格。
- 也可以改變計數方式，產生一個高低佔比不一樣的波形，可以適當提高速率，同時也符合規範。
- ```
//     +clk2------------------------------------------
 // 1 )     20mhz -> clk2 -> SCL-400khz clk2==2xSCL
 // 2 ) cnt =     20m/800k = 25 /2 = 12 cnt[3:
 0 ]
         //
     -clk2     ------------------------------------------------
 06月begin
        cnt_clk <= 0 ;
        clk_800k <= 0 ;
         end
    else  if (cnt_clk== 12 )
         begin
        cnt_clk <= 0 ;
        clk_800k <= ~clk_800k; // scl@falling sda@rising
        end
    else
        cnt_clk <= cnt_clk + 1 ;
```
二、我們的規劃是，scl在clk_800k的下降沿翻轉，而sda在clk_800k的上升沿變化，這樣就能保證在scl的高電平週期，sda是絕對穩定的，同時也能方便地產生start/stop條件。
- 根據上面clk的數，可知scl的週期是1.3us x2=2.6us，速率約384khz，沒到400k。
- ```
//     +iic------------------------------------------
 //     1)
 //     -iic------------------------------------------
always @( negedge clk_800k or  negedge rst_n) // negedge
    if (rst_n== 0 )
        iic_scl <= 0 ;
     else
        iic_scl <= ~iic_scl; // 400k
```
三、接下來就是採用狀態機控制產生協定要求的時序波形。在clk_800k的rising沿動作。
- IIC_start：偵測到scl的高，將sda拉低，產生start條件。佔用了1/4個scl週期，0.65us，完全滿足start的建立條件；
- IIC_data_setup：這個節拍剛好是scl的低週期，不需要判斷，在sda上送出資料的MSB；
- IIC_data_hold：scl的高週期，sda必須保持不變。循環傳出8個bit，完成一個位元組後跳到下一狀態；
- IIC_ack_setup：先要釋放sda，讓從裝置去拉低迴應；
- IIC_ack_hold：判斷回應；如果不回應，或我這裡要求傳完3個byte的數據，跳到下一狀態；
- IIC_stop_setup：這一步主要是把sda拉低，準備做stop；
- IIC_stop_hold：在scl高週期，sda拉高，產生stop條件；結束。

只要第一步的start條件切入準了，後面跟著節拍來，就不需要反覆判斷scl的高低了。

//     +iic------------------------------------------
 //     1)
 //     -iic------------------------------------------
always @( posedge clk_800k or  negedge rst_n)
     if (rst_n== 0 )
         begin
        NS_iic <= IIC_idle;
        iic_sda <= 1 ;
        finish_iic <= 0 ;
         end
    else
        case (NS_iic)
            IIC_idle:
                begin
                if (start_iic== 1 )
                    NS_iic <= IIC_start;
                 else
                    NS_iic <= IIC_idle;
                 end
            IIC_start:
                begin
                if (iic_scl== 1 )
                     begin
                    NS_iic <= IIC_data_setup;
                    iic_sda <= 0 ; // start condition
                    data_iic <= bram_dout[ 23 : 0 ];
                    cnt_byte <= 2 ;
                    cnt_bit <= 0 ; // 0->7
                    end
            //     else
             //         NS_iic <= IIC_start;
                end
            IIC_data_setup: // data setup
                begin
                NS_iic <= IIC_data_hold;
                iic_sda <= data_iic[ 23 ];
                cnt_bit <= cnt_bit - 1 ;
                 end
            IIC_data_hold: // data hold
                begin
                if (cnt_bit== 0 ) NS_iic <= IIC_ack_setup;
                 else NS_iic <= IIC_data_setup;
                data_iic <= {data_iic[ 22 : 0 ], 1 ' b0};
                end
            IIC_ack_setup: // ack prepare
                begin
                NS_iic <= IIC_ack_hold;
                iic_sda <= 1 ' bz;
                end
            IIC_ack_hold: // ack response
                begin
                if (iic_sda== 1 ||cnt_byte== 0 )
                    NS_iic <= IIC_stop_setup;
                 else
                    NS_iic <= IIC_data_setup;
                cnt_byte <= cnt_byte - 1 ;
                 end
            IIC_stop_setup:
                begin
                NS_iic <= IIC_stop_hold;
                iic_sda <= 0 ;
                finish_iic <= 1 ;
                 end
            IIC_stop_hold:
                begin
                NS_iic <= IIC_idle;
                iic_sda <= 1 ;
                finish_iic <= 0 ;
                 end
            default :
                 begin
                NS_iic <= IIC_idle;
                 end
        endcase

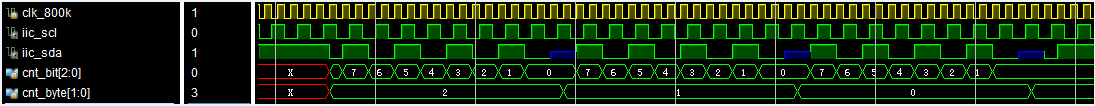

每次發送3位元組的數據，addr+reg+data。 cnt_byte是計數3個位元組的cnt_bit是計數每個位元組內的bit位元。藍色是相應位。

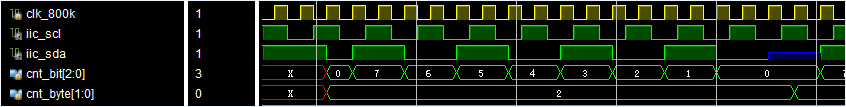

start條件。發送的資料是AA，即10101010，跟計數位元相對應。

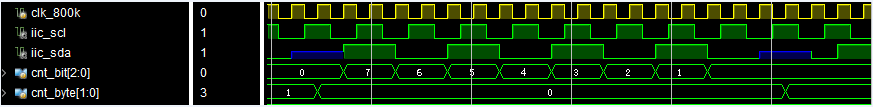

stop條件。
